Total de entradas de áudio: 2x mini jacks estéreo de 3,5 mm
Saídas de áudio totais: 1x mini-jack estéreo de 3,5 mm
Conectores de código de tempo: nenhum
Entradas de vídeo HDMI: 8 HDMI Tipo A, HD de 10 bits, comutável. 2 canais de áudio embutidos
Entradas de vídeo com ressincronização: em todas as 8 entradas HDMI
Taxa de quadros e conversor de formato: em todas as 8 entradas HDMI
Saídas de programa HDMI: 2
Ethernet: Ethernet suporta 10/100/1000BaseT para transmissão ao vivo, controle de software, atualizações de software e para conectar um painel de controle diretamente ou por meio de uma conexão de rede
Interface do computador: 2 portas USB tipo C 3.1 geração 1 para gravação em discos rígidos externos, bem como para saída de webcam, controle de software, atualizações de software e para conectar um painel de controle
Padrões de saída de vídeo HD: 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Padrões de vídeo para streaming: 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Frequência de amostragem de vídeo: 4:2:2 YUV
Precisão de cor: 10 bits
Espaços de cor: Rec.709
Resolução de entrada HDMI do computador:
1280x720p 50Hz; 59,94Hz e 60Hz
1920x1080p 23,98; 24; 25; 29,97; 30; 50, 59,94 e 60Hz
1920x1080i 50; 59,94Hz e 60Hz
Conversão de espaço de cores: baseado em hardware em tempo real
Recursos:
Chaveador upstream: 4
Chaveador a jusante: 2
Chroma Keyer avançado: até 4
Linear/Luma Keyer: até 4
Manipulador de transição: somente DVE
Número total de níveis: 9
Geradores de padrões: 5
Geradores de cores: 2
DVE com bordas e sombras: 2
Interface: resolução de tela de pelo menos 1366 x 768
Áudio:
Mixer de áudio: 11 entradas x mixer de 2 canais. Configuração canal a canal para ativar ou desativar o áudio-segue-vídeo, além de controle de ganho separado para cada canal. Medição de nível e nível de pico. Além dos novos recursos de áudio Fairlight: compressor, gate, limitador, EQ paramétrico de 6 bandas. controle de ganho principal
Entrada analógica: estéreo não balanceado
Atraso de entrada analógica: até 8 quadros
Impedância de entrada: 1,8k
Nível máximo de entrada: +6 dBV
Alimentação para microfones conectados: disponível em ambos os mini jacks de 3,5 mm
Transmissão:
O ATEM Mini Extreme suporta transmissão direta ao vivo via Ethernet sobre Real Time Messaging Protocol (RTMP) ou USB-C em uma conexão de internet móvel compartilhada
Gravação:
Gravação direta de vídeo e áudio: A porta de expansão USB-C 3.1 Gen 1 pode ser usada para gravar diretamente em suportes de dados externos
Gravação de vídeo: 1 saída de programa para gravar um arquivo H.264 MP4 na qualidade de streaming definida e de acordo com o padrão de vídeo ATEM com áudio AAC
Formato de disco: suporta discos formatados em sistemas de arquivos ExFAT (Windows/Mac) ou HFS+ (Mac)
Monitoramento de várias visualizações:
Monitoramento de múltiplas visualizações: configurável para 16, 13, 10, 7 ou 4 visualizações, incluindo programa, visualização, 8 entradas HDMI, SuperSource, alimentação limpa, media player, status de streaming, status de gravação e medidor de áudio
Padrão de vídeo multivisualização: HD
Reprodutor de mídia:
Reprodutor de mídia: 2
Canais: preenchimento e chave para cada media player
Capacidade do pool de mídia para imagens estáticas: 20 com preenchimento e chave
Formatos de imagem estática do pool de mídia: PNG, TGA, BMP, GIF, JPEG e TIFF
Direção:
Mesa ou painel de controle: Painel de controle integrado. Painel de controle de software com função de controle de câmera incluída. Suporta painel de controle de hardware opcional
Conexão do painel de controle: Ethernet suporta 10/100/1000BaseT. A porta Ethernet é usada para conexão direta ou de rede de um painel de controle ao mixer. O ATEM Mini Extreme também suporta conexão direta USB-C. Atualizações de software via Ethernet ou USB-C
Compatibilidade com Painéis de Controle: Inclui Controle de Software ATEM. Compatível com os consoles ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel e ATEM 4 M/E Advanced Panel. O ATEM Mini Extreme pode ser configurado por meio do Blackmagic Videohub Setup Utility for Hardware Panels para permitir a distribuição de sinal para destinos usando os painéis de controle Videohub Smart Control Pro e Videohub Master Control Pro
Software operacional incluído: painel de controle do software ATEM incluído gratuitamente para Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur ou superior e para Windows 10 apenas em 64 bits
Programas:
Atualizações de software: Conectando-se diretamente a computadores Mac OS X ou Windows via USB ou Ethernet. Inclui utilitário ATEM Switcher
Configuração: feita via ATEM Software Control. No entanto, o endereço IP do mixer ATEM é configurado usando o ATEM Switcher Utility por meio da porta USB no chassi
Requerimentos poderosos:
Fonte de alimentação: 1 fonte de alimentação externa de 12V
Consumo de energia: 36 watts
Dimensões: 370 x 136,6 x 39,6 mm
Peso: 1.235kg
Arredores:
Temperatura de operação: 5-40 ℃
Temperatura de armazenamento: -10-60 ℃
Umidade relativa: 0-90% sem condensação
Escopo de entrega:
ATEM Mini Extreme
fonte de alimentação externa de 12 V DC com adaptadores de plugue adequados para todos os países

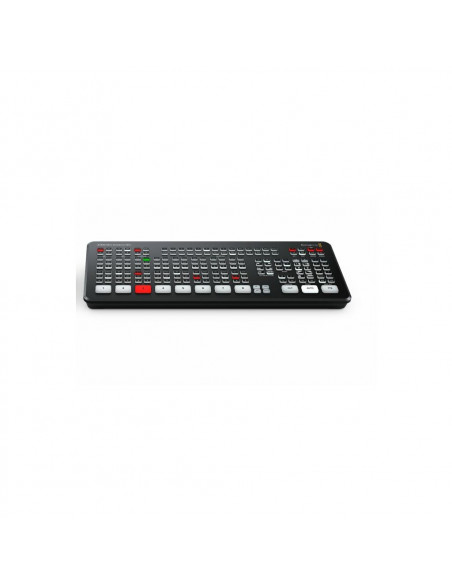

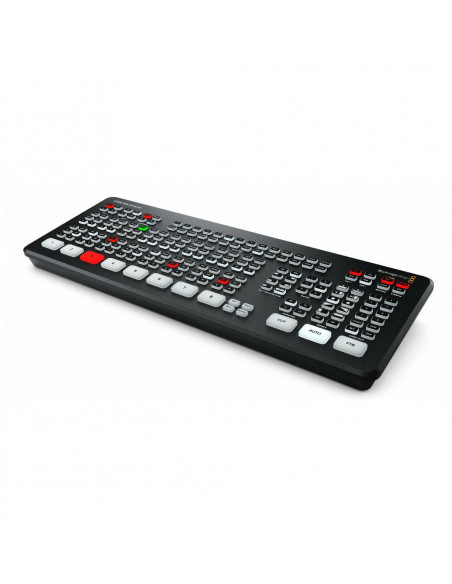

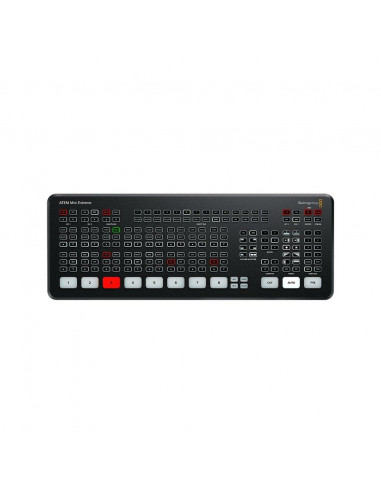

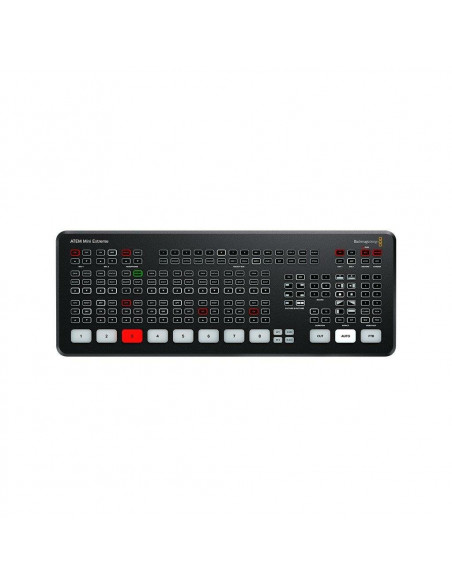

O ATEM Mini Extreme da Blackmagic Design é um mixer sofisticado para verdadeiros profissionais. Você se beneficia de todos os recursos do ATEM Mini Pro, além de 8 entradas HDMI adicionais, 2 saídas HDMI separadas, 2 portas USB e uma entrada para fone de ouvido. Este modelo também possui 4 chroma keyers, 6 DVE para telas picture-in-picture, 2 players de mídia e um multiviewer com até 16 visualizações.
Todas as declarações sem garantia. Observe também as informações atuais e detalhadas do fabricante.

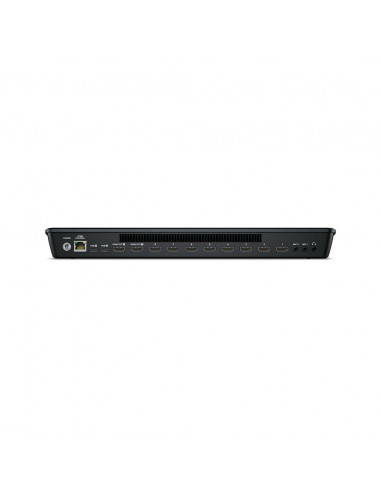

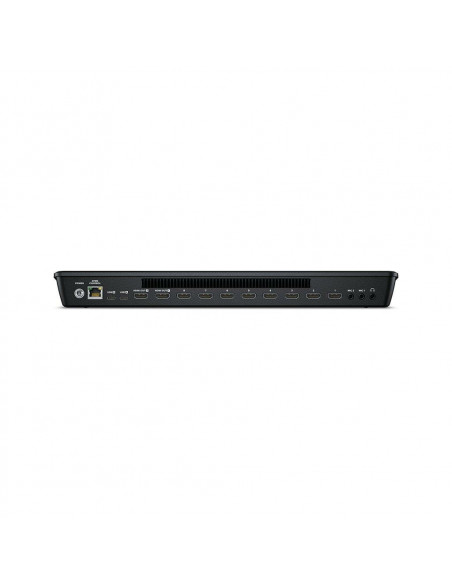

Com suas oito entradas HDMI e duas saídas HDMI separadas, o ATEM Mini Extreme também é equipado para aplicativos que vão além da configuração clássica de 4 câmeras. Aplicativos multiformato que usam diferentes formatos de entrada são facilmente possíveis usando os scalers integrados em todas as entradas, o que contribui para uma operação simples. Este modelo também possui quatro chromakeys, dois media players e um multiviewer para até 16 visualizações, além da opção de exibição picture-in-picture.
O ATEM Mini Extreme possui duas portas USB-C que podem ser usadas para saída de webcam e comunicação com o ATEM Software Control. Além disso, a saída do programa pode ser gravada diretamente em um disco rígido SSD certificado por meio de uma das duas portas USB, o que permite o pós-processamento posterior.
Além da transmissão direta ao vivo pela Ethernet usando o Real Time Messaging Protocol (RTMP), o ATEM Mini Extreme também permite o tethering móvel via USB-C. Você pode transmitir de qualquer lugar através da conexão de Internet compartilhada de um telefone celular, independentemente da conexão Ethernet existente.
